防火門監控系統

　　防火門監控系統是專門用于監控建筑中設置的常開、常閉防火門工作狀態和控制常開防火門關閉的監控系統，屬于火災自動報警系統中的獨立子系統。

　　防火門監控系統一般由防火門監控器、 接口模塊、 門磁開關、電磁釋放器和電動閉門器等組成。

　　防火門監控器

　　組成：顯示控制盤、回路板、總線控制盤、電源、電池等；

　　工作原理：防火門監控器通過實時監控常開或常閉防火門的狀態信息來進行報警和顯示。

　　功能：防火門控制及狀態監測功能 、聯網功能 、接收火警功能、故障報警功能、門屏蔽功能 、查詢功能、信息存儲功能、權限管理功能、電源管理功能、繼電器功能、自檢功能。

　　接口模塊

　　①輸入模塊

　　輸入模塊用于接收消防聯動設備輸入的常開或常閉開關量信號，并將聯動信息傳回火災報警控制器（聯動型）。

　　②輸出模塊

　　輸出模塊用于火災自動報警控制器向現場設備發出指令的信號。

　　③輸入輸出模塊

　　輸入輸出模塊主要用于雙動作消防聯動設備的控制，同時可接收聯動設備動作后的回答信號。例如：可完成對二步降防火卷簾門、水泵、排煙風機等雙動作設備的控制。

　　門磁開關

　　作用：監測常閉防火門的開關狀態。常開防火門的聯動閉門器可以通過主機遠程關閉。常閉防火門的門磁開關只是用來監控常閉門是不是關好，起到反饋信號作用，如果主機檢測到未關閉，會報警，相關人員會去現場查看。

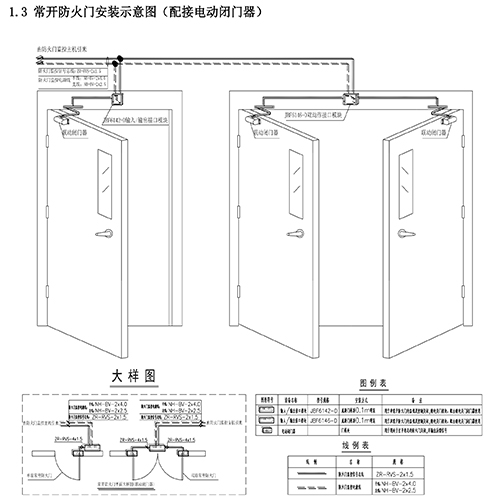

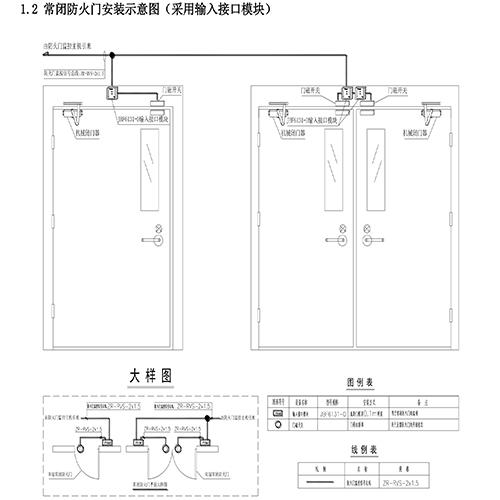

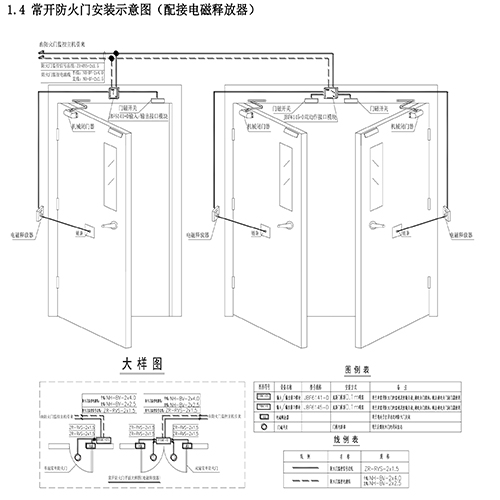

　　防火門監控系統安裝示意
